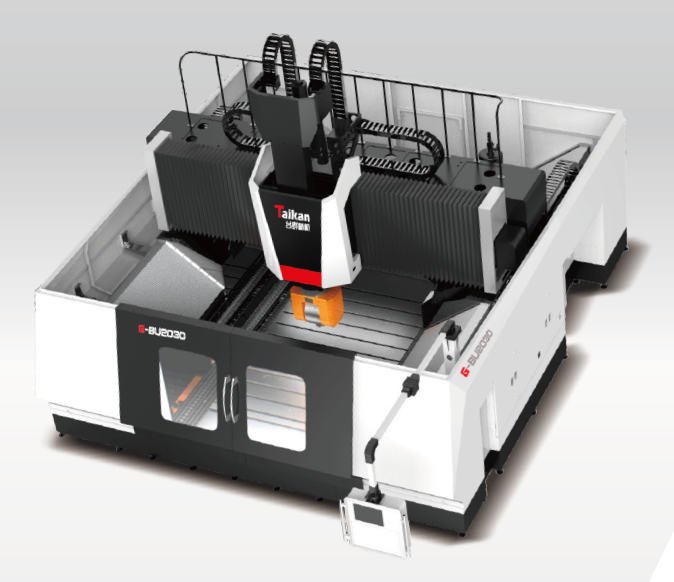

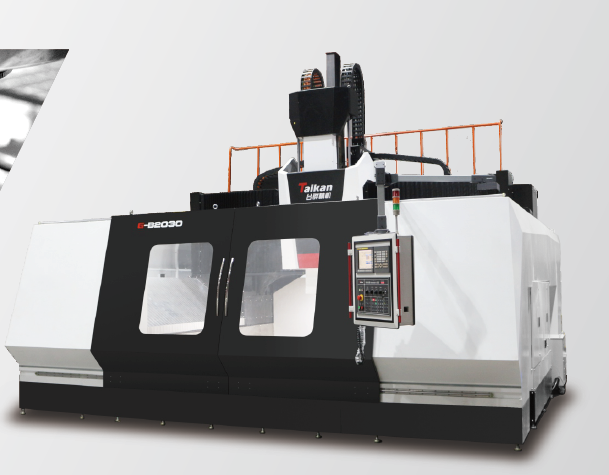

結構

    臺群精機龍門加工中心采用結構設計，提供整體穩定性能：決定一臺龍門加工中心準確度及性能的重要因素就是機體的強度，透過有限元素分析模擬機體在載重下所產生的應力分布形態，進而評估機臺床體厚度、機械外形及梁柱位置等結構。

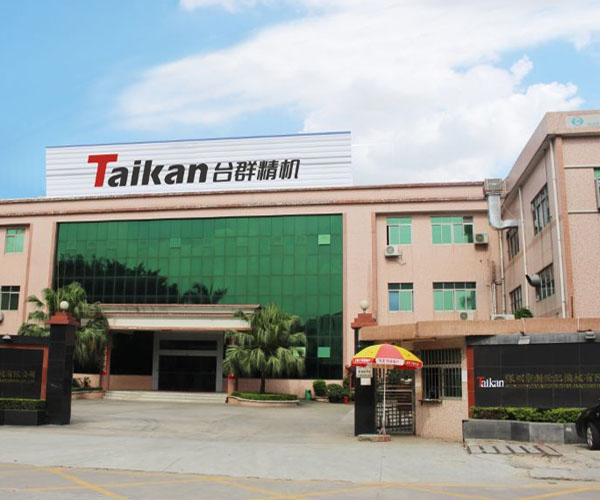

▲臺群精機車間 看廠打樣電話13925224117

    穩定性

    1、保證高速運轉時工作精度。

    2、高剛性一體成型底座與寬型立柱基座采用米納(Meehanite)鑄鐵，其超細微粒結構，具有高物理性質，在苛嚴的環境下也不會扭曲變形。

    3、主軸結構采用高品質的米漢納鑄鐵，組織穩定。

    4、鑄件經有限元素分析法電腦計算分析，結構強度及加強筋的搭配，提高機器之高剛性。

    5、三軸采用線軌支撐，可支撐重負荷，快速移動，確保定位準確。

    6、底座寬實，鞍座加寬加長，全支撐設計，具有杰出的重負荷能力。

    7、主軸腔體內以肋骨強化結構，提供主軸之穩固支撐，保證高速運轉時工作精度。

    8、三軸馬達與精密高速滾珠螺桿。

    高性能主軸

    1、快速響應，迅速可靠。

    2、高強韌四瓣爪拉刀，接觸面大，抓刀力強，刀柄頭損耗小。

    3、臺群龍門加工中心T-30L采用大馬力主軸馬達，適合高速重切屑加工;采用機械式壓刀松刀裝置，在Z軸運動的同時完成裝卸，提高換刀效率。

    4、主軸經馬達直接驅動，直接傳輸扭力，以獲得更高的鉆孔攻牙效果。

    5、主軸高速運轉搭配主軸油溫控制系統，自動溫差探測控制，保證主軸在恒溫下運行，提高主軸運行精度及壽命。
